EVOLVEO Jade 3 LTE, aktivní venkovní anténa DVB-T2, LTE filtr

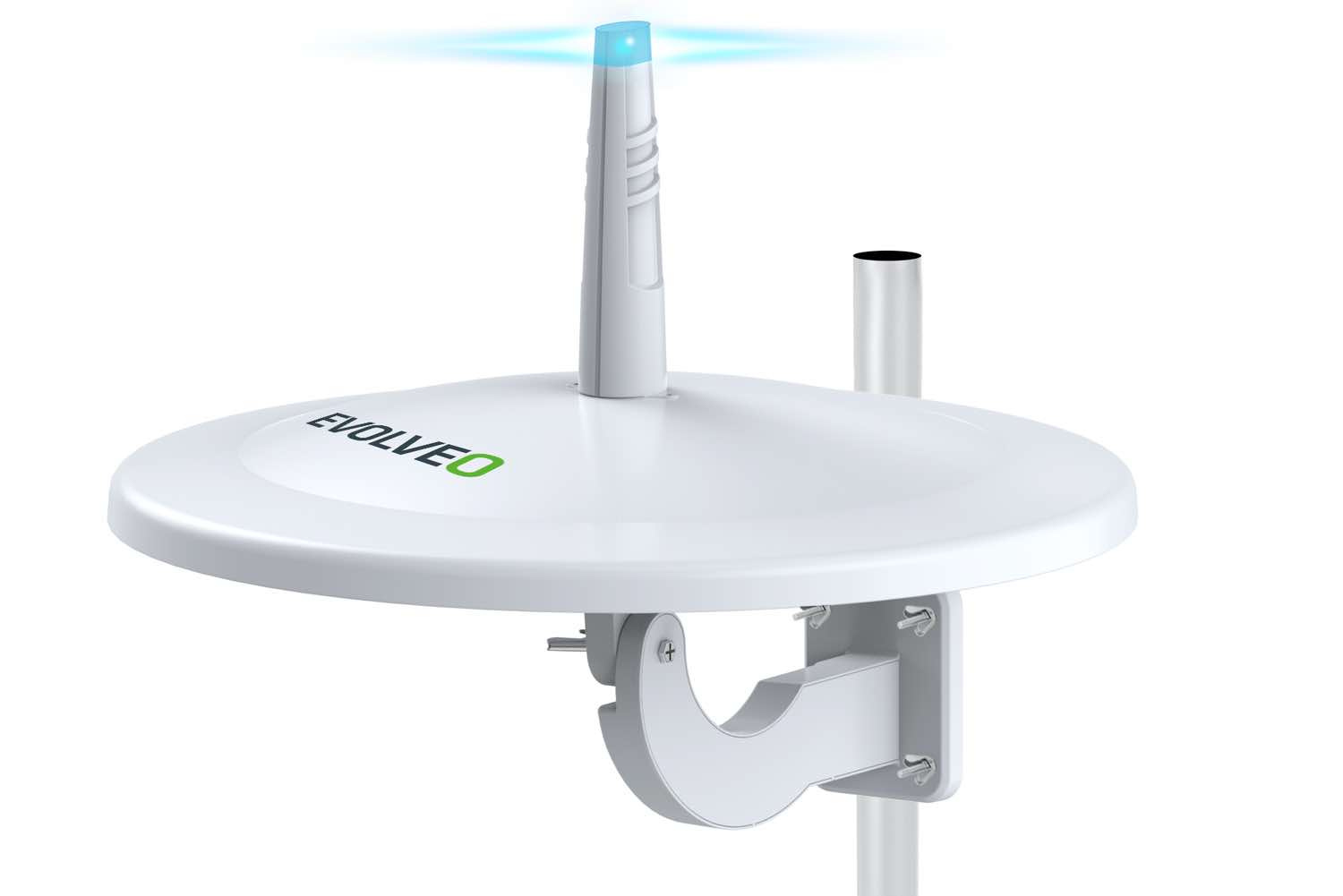

Nová větší verze populární venkovní antény s přijímacím úhlem 360°pro příjem digitální i analogové TV s LED diodou na vrchní části antény. Anténa disponuje hrotem pro zlepšený příjem vysílání. Součástí balení je kabel 10m a redukcí IEC female/F male. Nová verze má průměr 400mm. Anténa je vhodná pro všechny typy vysílačů s horizontální i vertikální polarizací. Modrá LED dioda na hrotu antény indikuje zapojení.

Příjem 720°

S anténou je možný příjem signálu 360° ve vertikálním směru a 360° v horizontálním směru. Díky tomu může anténa přijímat signál ze všech typů pozemních vysílačů vysílajících DVB-T2 signál

Graf účinnosti a prostorového zisku

UHF VSWR graf zobrazuje účinnost antény v pásmu UHF. Koeficient rovný 1 znamená přeměnu všech elektromagnetických vln na elektrický signál. S grafem UHF Polar je možné pozorovat oblasti prostoru antény s nejlepším ziskem. Anténa Jade 3 je všesměrová, znamená to tedy skoro 100% účinnost všemi směry natočení.

Způsoby uchycení

Anténu je možné uchytit třemi různými způsoby. První způsob uchycení je nejlepší v oblastech se slabým pokrytím, jedná se totiž o klasické uchycení na tyči například na střeše domu, při kterém je možné docílit nejlepšího přijmu signálu. Další způsob uchycení je například na balkon, pokud není možné uchycení antény na střechu. Díky šroubům, které jsou součástí balení, je možné anténu také přichytit na zeď, například vedle okna pro snadnou manipulaci s anténou.

Vše potřebné v balení

Anténa obsahuje bohaté příslušenství včetně například 10m koaxiálního kabelu nebo redukce IEC female/F male pro zapojení do set-top boxu. Součástí balení je i zesilovač s možností úpravy úrovně dBi

Specifikace:

• zisk: 48 dBi
• LTE filtr
• VHF: 88-230MHz (T-DAB a DVB-T2)
• UHF 470-790 MHz (DVB-T2)
• napájení DC12V
• konektor IEC male
• velikost: 480x250mm

Obsah balení:

• anténa
• zesilovač
• držák
• adaptér 230V
• kabel 8+2m
• redukce IEC female/F male
• návod
